Máxima Flexibilidad y Acceso Unitario a Cada Pallet

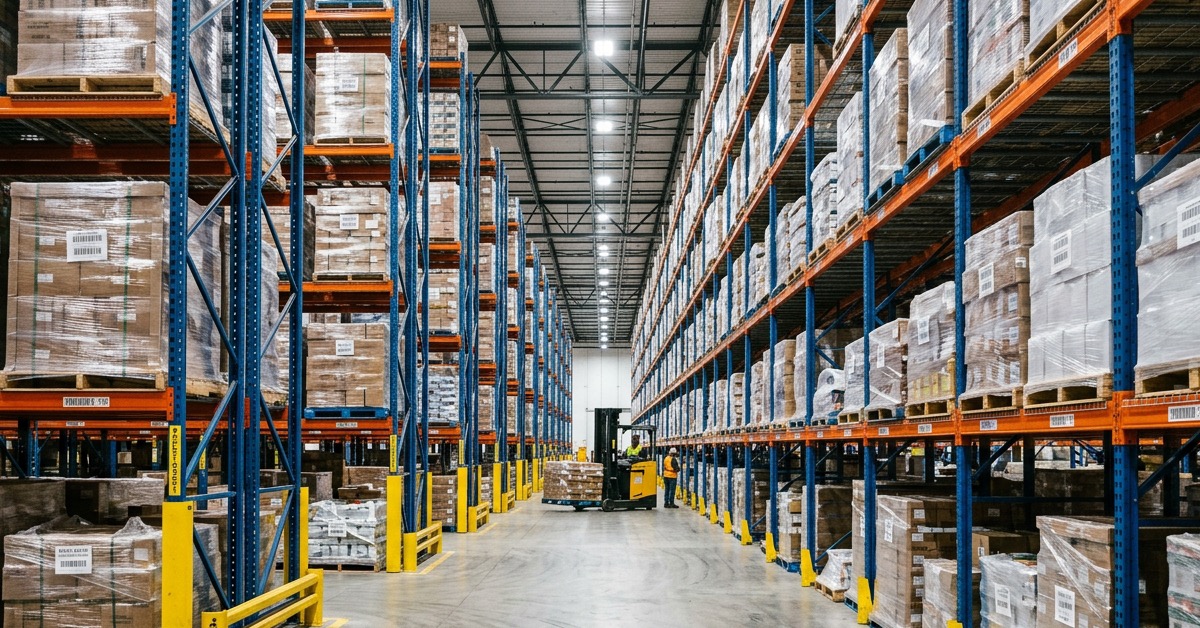

El sistema de Racks Selectivos Convencionales Dexion representa la solución estructural de mayor difusión en la logística moderna. Su principal ventaja operativa radica en brindar acceso directo e irrestricto a la totalidad de los pallets almacenados, sin necesidad de desplazar unidades adyacentes. Este diseño resulta idóneo para depósitos que gestionan gran variedad de referencias (SKUs) con rotación continua y necesidad de control visual inmediato del stock.
En Dexion Liverpool Sistemas de Almacenaje Industrial S.R.L., fabricamos bastidores verticales y largueros de viga cajón conformados con aceros microaleados provistos por Siderar. Cada componente es calculado conforme a las directrices sismorresistentes del reglamento CIRSOC 103 y la norma IRAM 3800, considerando las cargas gravitatorias de la mercadería, las fuerzas dinámicas de aceleración y frenado del autoelevador, y los coeficientes de seguridad estructural exigidos por las compañías aseguradoras y comités de seguridad e higiene de plantas industriales.
Componentes Estructurales del Sistema Selectivo
-
Bastidores Verticales (Upright Frames): Columnas conformadas en frío con perfil omega nervurado de alta inercia geométrica. Uniones diagonales y horizontales abulonadas con bulones grado 5 de ajuste con tuercas autofrenantes, permitiendo absorber torsiones sin deformaciones permanentes.
-
Vigas Cajón (Box Beams): Perfiles tubulares soldados de doble solape laminados en caliente con conectores estampados de 4 y 5 uñas de encastre cónico que aumentan la rigidez rotacional del nudo viga-columna bajo carga máxima.
-
Pasadores de Seguridad Automáticos: Traba de acero zincado de inserción obligatoria en cada conector que impide el desenganche accidental de la viga ante un golpe ascendente involuntario de las uñas del autoelevador.
-
Placas Base y Anclajes Sismorresistentes: Placas de asiento de chapa de 6 a 12 mm de espesor ancladas al pavimento de hormigón mediante brocas químicas Hilti o anclajes mecánicos de cuña con cálculo de arrancamiento certificado.
Tabla de Capacidades de Carga por Nivel
Valores de carga nominal admisible uniformemente repartida por par de vigas conforme a norma IRAM 3800 con deflexión máxima admisible L/200:
| Perfil de Viga | Luz Libre (mm) | Capacidad por Par (kg) | Pallets por Nivel | Uso Recomendado |
|---|---|---|---|---|
| Viga Cajón 80x50 mm | 2.300 mm | 1.800 kg | 2 Pallets Euro | Cargas medias, retail, cosmética y paquetería. |
| Viga Cajón 100x50 mm | 2.300 mm | 2.600 kg | 2 Pallets Arlog | Alimentos secos, autopartes y productos de consumo. |
| Viga Cajón 120x50 mm | 2.700 mm | 3.200 kg | 3 Pallets Euro | Cargas pesadas, bebidas, petroquímica y bobinas. |
| Viga Cajón 140x50 mm | 3.300 mm | 4.000 kg | 3 Pallets Arlog | Almacenaje pesado siderúrgico y grandes volúmenes. |
Accesorios de Seguridad Operativa
Para resguardar la vida útil de los racks y prevenir colapsos por impacto de maquinaria rodante, Dexion Liverpool equipa cada nave con:
- Protectores de Puntal Envolventes: Piezas de acero de 5 mm de espesor pintadas en amarillo vial fijadas al suelo delante de cada columna de pasillo.
- Defensas de Cabecera Dobles y Simples: Barreras estructurales de perfil UPN de 100 o 140 mm ancladas para blindar los extremos de las baterías frente al giro de autoelevadores.
- Mallas Metálicas Anticaída: Enrejados electroforjados ubicados en los fondos de los módulos contiguos a zonas de tránsito peatonal para evitar caídas de bultos sueltos.
- Travesaños de Apoyo y Placas de Distribución: Perfiles omega de asiento para pallets deteriorados o cajas sin base de madera regular.
¿Desea Cotizar Racks Selectivos para su Depósito?
Nuestros ingenieros analizan el plano de su nave y confeccionan una propuesta técnico-económica preliminar con distribución en 3D en 24 horas hábiles.
