La Respuesta Estructural para Materiales de Gran Longitud

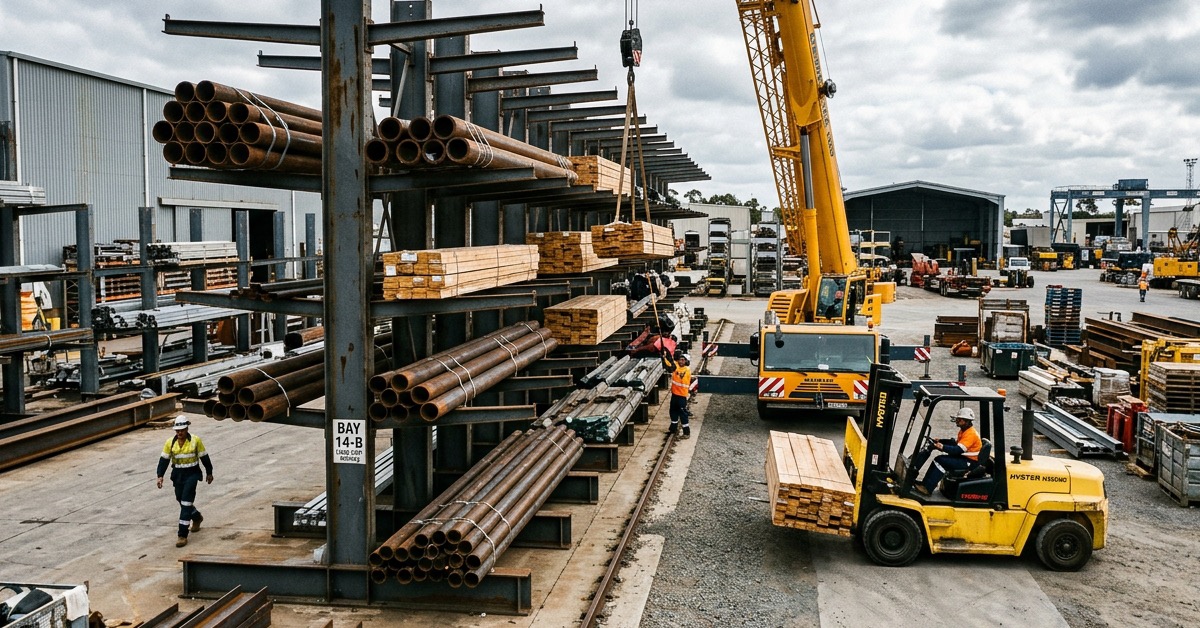

El almacenamiento de barras de acero de 6 o 12 metros, caños estructurales sin costura, perfiles de aluminio, vigas de madera laminada, chapas en paquetes y bobinas industriales plantea un serio desafío para los racks convencionales debido a la interferencia que generan los montantes frontales. Los Sistemas Cantilever Dexion suprimen por completo los postes delanteros, creando una superficie de apoyo continua en voladizo que permite manipular cargas largas con puente grúa, autoelevadores de carga lateral o autoelevadores estándar con uña pasante.
En Dexion Liverpool Sistemas de Almacenaje Industrial S.R.L., proyectamos estructuras Cantilever de alta resistencia calculadas conforme al reglamento CIRSOC 301. Se componen de columnas verticales IPE laminadas en caliente de alma llena ancladas a bases de gran momento estabilizador, sobre las que se abulonan o encastran brazos voladizos cónicos con inclinación positiva de seguridad de 2° para prevenir el deslizamiento accidental del material.
Configuraciones Unilateral y Bilateral
Diseñado para instalarse contra paredes perimetrales de la nave. Cuenta con brazos en un solo frente y base extendida con contrapeso o anclaje de gran tracción. Optimiza los bordes del depósito.
Dispone de brazos en ambas caras de la columna vertical central. Brinda un equilibrio estático natural de momentos de carga opuestos y permite duplicar las posiciones de acopio en pasillos centrales de circulación.
Sistemas Cantilever para Exterior con Techo Protector
Para corralones de materiales, aserraderos y centros de distribución siderúrgica que operan a cielo abierto, fabricamos versiones especiales para intemperie:
- Galvanizado por Inmersión en Caliente: Recubrimiento de zinc bajo norma IRAM 1101 / ASTM A123 que protege al acero de la corrosión por lluvias, salinidad y rocío durante décadas sin necesidad de repintado.
- Ménsulas Cenitales Porta-Techo: Brazos inclinados en la coronación de las columnas para fijar chapas de cubierta onduladas o trapezoidales que protegen la mercadería de la radiación solar directa y precipitaciones.
- Drenajes y Pendientes de Seguridad: Diseño de perforaciones y arandelas de neopreno que evitan la acumulación de agua estancada en el interior de los perfiles huecos.
Especificaciones de Carga y Dimensiones
| Longitud del Brazo (mm) | Perfil del Brazo | Carga Máxima por Brazo | Carga Total por Columna | Aplicación Habitual |
|---|---|---|---|---|
| 800 mm | Perfil IPE 100 | 1.200 kg | 7.200 kg | Tubos livianos, perfiles de PVC y aluminio. |
| 1.200 mm | Perfil IPE 120 | 1.000 kg | 8.000 kg | Madera aserrada, vigas laminadas y placas MDF. |
| 1.500 mm | Perfil IPE 140 | 850 kg | 8.500 kg | Tubos de acero de gran espesor y paquetes pesados. |
| 1.800 mm | Perfil IPE 160 reforzado | 750 kg | 9.000 kg | Bobinas de chapa y perfiles laminados dobles. |
Ordene su Patio o Nave con Racks Cantilever
Nuestros proyectistas calculan la separación entre columnas en función de la flexibilidad y flecha del material a estibar, evitando deformaciones permanentes en sus productos.
